UL 3385 產品系列

額度溫度

105℃

額度電壓

300V

UL檔案號

E328945

產品標準

UL758,UL1581 & CSA C22.2 No.210.2

環保要求

ROHS、REACH

絕緣材質

XLPE

產品顏色

常規顏色或者按客戶要求配色

產品應用

適用于電器電子設備內部配線

印字標識

E328945 UL AWM 3385 105℃ 300V □□AWG VW-1 C UL AWM I A 105℃ 300V □□AWG FT1 DE XING LONG

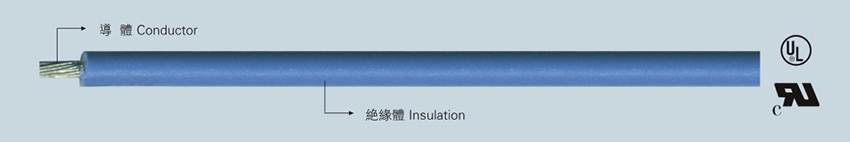

產品結構

規格

導體結構

(No/mm)

導體類型

絕緣厚度

(mm)

完成外徑

(mm)

最大導體直流電阻

(Ω/km,20℃)

30AWG

7/0.102

絞合鍍錫銅

或

絞合裸銅

0.42

1.15

381

28AWG

7/0.127

0.41

1.20

239

26AWG

7/0.16

0.41

1.30

150

24AWG

11/0.16

0.39

1.40

94.2

22AWG

17/0.16

0.42

1.60

59.4

20AWG

21/0.178或26/0.16

0.43

1.80

36.7

18AWG

34/0.178或41/0.16

0.43

2.05

23.2

16AWG

26/0.254

0.43

2.35

14.6

性能測試

耐電壓測試

2500V/1分鐘

無擊穿

火花測試

3000V

無擊穿

老化試驗

老化條件 136±1℃/168小時

抗張強度

伸長率

老化前

≥1500 PSI

≥150%

老化后

≥70%（原始值）

≥45%（原始值）

熱沖擊試驗

烘箱老化 136±1℃/1小時

絕緣不開裂

熱變形試驗

烘箱老化 121±1℃/1小時×250g

絕緣厚度減少率不超過50%

冷彎曲試驗

低溫處理 -10±2℃/4小時

絕緣不開裂

燃燒試驗

UL VW-1

火焰熄滅后，延燃時間不超過60S
